Ucfc 205 Yataklı Rulman (İç Çap 25mm)
UCFC 205/H

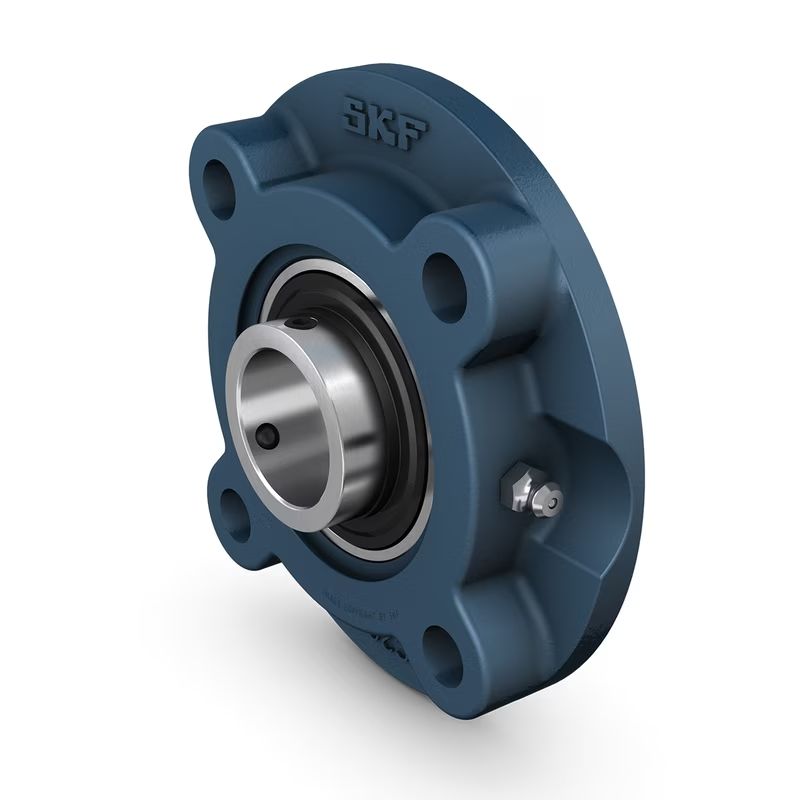

Bu yuvarlak flanşlı bilyalı rulman üniteleri JIS standartlarına uygundur. Dönme yönünün sabit veya değişken olduğu uygulamalar için uygundurlar ve uzatılmış bir iç bilezik ve tespit vidasıyla kilitlemeli bir geçmeli rulmandan oluşurlar. Rulman, bir makine duvarına veya çerçevesine vidalanabilen dökme demir bir yatağa monte edilmiştir. Bilyalı rulman üniteleri başlangıçta orta düzeyde yanlış hizalanmaya uyum sağlayabilir, ancak normalde eksenel yer değiştirmeye izin vermez.
Ucfc 205 Yataklı Rulman (İç Çap 25mm)
Ucfc 205 Yataklı Rulman (İç Çap 25mm)
Ucfc 205 Yataklı Rulman (İç Çap 25mm)
Ucfc 205 Yataklı Rulman (İç Çap 25mm)
UCFC 205/H
Uzatılmış bir iç bileziğe ve tespit vidasıyla kilitlemeye sahip yuvarlak flanşlı bilyalı rulman ünitesi, dökme demir gövde, JIS
- Yüksek düzeyde kirlenmeye karşı dayanıklıdır
- Yüksek sıcaklık uygulamaları ve hızlar için tasarlanmıştır
- Nispeten ağır yükleri barındırır
- Uygun maliyetli
Boyutlar
Mil çapı 25 mm Toplam yatak genişliği 27.5 mm Genişlik, toplam 29.8 mm Yuvarlak ve üçgen flanşlı yatak için cıvata deliklerinin bölme çapı 90 mm Rulman genişliği, toplam 34.1 mm Performans
Temel dinamik yük oranı 14 kN Temel statik yük oranı 7.8 kN Sınırlama hızı 5 850 r/min Note h6 mil toleransı ile sınırlama hızı Özellikler
Yatak tipi Flanşlı Flanşlı yatak tipi Yuvarlak Bağlantı elemanları için cıvata deliği sayısı 4 Sabitleme cıvatası deliği tipi Düz Tespit özelliği, iç bilezik Tespit vidaları Delik tipi Silindirik Kauçuk yuva halkası Şu olmadan Malzeme, yatak Dökme demir Malzeme, rulman Rulman çeliği Kaplama Şu olmadan Sızdırmazlık, rulman Her iki tarafta keçe ve flinger Keçe tipi Kontak, standart Sızdırmazlık, birim İsteğe bağlı uç kapak Yağlama maddesi Gres Yeniden yağlama deliği Şununla birlikte Yeniden yağlama nipeli Şununla birlikte Lojistik
Ürün net ağırlığı 0.973 kg eClass kodu 23-05-16-02 UNSPSC kodu 31171536 Standarda uygunluk JISAmaca özel Malzeme taşıma uygulamaları içinMalzeme, yatak Dökme demirSızdırmazlık, rulman Her iki tarafta keçe ve flingerSızdırmazlık tipi, yatak Kontak, standartSızdırmazlık, birim İsteğe bağlı uç kapakKaplama Şu olmadan
Boyutlar
d 25 mmDelik çapı d1 ≈33.74 mmİç bileziğin dış çapı A 27.5 mmYatak genişliği A1 7 mmFlanş genişliği A3 6 mmKüresel yuva merkezinin yüksekliği A5 20.5 mmUç kapağın çıkıntısı B 34.1 mmİç bilezik genişliği B4 5 mmKilitleme cihazının yan tarafından diş merkezine olan mesafe Db 77.2 mmDış çap Dc 70 mmMerkezleme çapı J 90 mmBağlantı cıvatalarının hatve çapı J1 63.6 mmMontaj cıvataları arasındaki mesafe L 115 mmToplam genişlik N 12 mmMontaj cıvatası deliğinin uzunluğu s1 19.8 mmKilitleme cihazının yan tarafından yuvarlanma yolunun merkezine olan mesafe T 29.8 mmToplam ünite genişliği DIŞLI DELIK RG 1/4-28 UNFGres tertibatı için yatak dişi R1 11.5 mmYatak dişinin eksenel konumu GRES TERTIBATI DN 6.6 mmGres tertibatının baş küresinin çapı SWN 7.94 mmGres tertibatı için altıgen anahtar ölçüsü GN 1/4-28 UNFGres nipeli dişlisi Hesaplama verileri
Temel dinamik yük oranı C 14 kNTemel statik yük oranı C0 7.8 kNYorulma yük sınırı Pu 0.335 kNSınırlama hızı 5 850 r/minh6 mil toleransı ile sınırlama hızıKütle
Rulman ünitesinin kütlesi 1 kgMontaj bilgileri
Tespit vidası G2 M6x0.75Tespit vidası için altıgen anahtar ölçüsü 3 mmTespit vidası için önerilen sıkma torku 4 N·mMontaj cıvataları için önerilen çap, mm G 10 mmMontaj cıvataları için önerilen çap, inç G 0.375 in
